随着信息技术的飞速发展,系统设计在软件开发过程中扮演着至关重要的角色。统一建模语言(Uified Modelig Laguage,UML)作为一种图形化建模语言,被广泛应用于系统设计的各个阶段。本文将探讨UML在系统设计中的应用,分析其优势,并提供一些建议,以帮助开发者更好地利用UML进行系统设计。
UML是一种面向对象的设计语言,由对象管理组(Objec Maageme Group,OMG)制定。它提供了一套标准化的图形符号,用于描述软件系统的结构、行为和交互。UML包括多种图,如类图、用例图、序列图、状态图等,每种图都有其特定的用途和表示方法。
1. 类图(Class Diagram)
类图是UML中最常用的图之一,用于描述系统的静态结构。它展示了系统中类的定义、属性和操作,以及类之间的关系。通过类图,开发者可以清晰地了解系统的组成部分和它们之间的关系,为后续的开发工作奠定基础。
2. 用例图(Use Case Diagram)

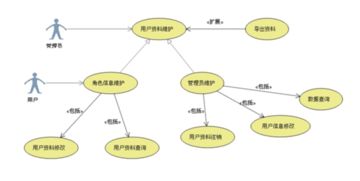

用例图用于描述系统与外部用户(参与者)之间的交互。它展示了系统提供的功能以及这些功能是如何被用户使用的。通过用例图,开发者可以明确系统的需求,并确保设计满足用户的需求。
3. 序列图(Sequece Diagram)
序列图用于描述系统中的对象在特定时间序列中的交互。它展示了对象之间消息传递的顺序,以及事件发生的时序。通过序列图,开发者可以分析系统中的动态行为,确保系统在运行时能够正确地处理各种情况。
4. 状态图(Sae Diagram)

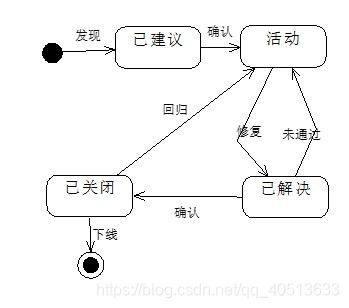

状态图用于描述系统中的对象在其生命周期中的状态转换。它展示了对象在不同状态下的行为,以及触发状态转换的事件。通过状态图,开发者可以理解系统在特定状态下的行为,并确保系统在状态转换过程中不会出现错误。
1. 提高沟通效率
UML提供了一套标准化的图形符号,使得开发者、项目经理和客户之间的沟通更加高效。通过UML图,各方可以直观地理解系统的设计,减少误解和沟通成本。
2. 促进系统理解
UML图可以帮助开发者更好地理解系统的结构和行为,从而提高开发效率。通过分析UML图,开发者可以快速定位问题,并进行相应的修改。
3. 支持迭代开发
UML图可以随着项目的发展而不断更新,支持迭代开发。开发者可以根据需求的变化,调整UML图,确保系统设计始终与实际需求保持一致。
1. 选择合适的UML图
根据系统设计的不同阶段和需求,选择合适的UML图进行描述。例如,在需求分析阶段,可以使用用例图和类图;在系统设计阶段,可以使用序列图和状态图。
2. 保持UML图的简洁性
避免在UML图中添加过多的细节,保持图的简洁性。过于复杂的UML图可能会降低沟通效率,并增加理解难度。
3. 定期更新UML图
随着项目的发展,UML图也需要进行相应的更新。定期检查和更新UML图,确保其与实际系统保持一致。
UML作为一种强大的系统设计工具,在软件开发过程中发挥着重要作用。通过合理运用UML,开发者可以提高沟通效率,促进系统理解,并支持迭代开发。本文对UML在系统设计中的应用进行了探讨,并给出了一些建议,希望对开发者有所帮助。
